Resumo das Acções das Ferramentas

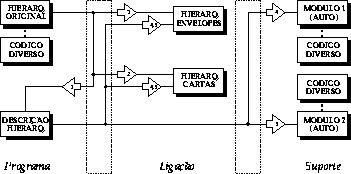

A figura 4.1 apresenta um diagrama das acções das ferramentas sobre uma aplicação. A aplicação apresenta nos seus três níveis os seguintes segmentos de código:

• O código da hierarquia original vai ser processado por três ferramentas: 1, o gerador de envelopes; 2, o gerador de cartas; e, 3, o gerador da descrição da interface. Os dois primeiros produzem código para o nível de ligação, enquanto o último produz a descrição da hierarquia, utilizada para gerar partes dos níves de ligação e suporte.
• No nível de ligação, os blocos correspondentes às cartas e aos envelopes são alterados pelas acções das ferramentas 4 e 5 que produzem o código automático para os módulos 1 e 2, respectivamente. Estas ferramentas correspondem aos processadores de descrições de interfaces. As alterações introduzidas no nível de ligação podem, ou não, ter sido realmente gerados automaticamente: esse é uma possibilidade; terem sido escritos pelo programador do módulo é outra. Do ponto de vista do nível de ligação não faz diferença.
• No nível de suporte encontram-se dois módulos, cada um deles formado por uma parte dinâmica, gerada a partir do resultado da ferramenta 3, e por uma parte estática. Esta parte estática, além de código diverso, contém também os gestores de módulos correspondentes. Rigorosamente, os gestores de módulos pertencem ao nível de ligação. Para manter simples o desenho, foram deixados no nível de suporte.


Figure: Mapa de geração de uma aplicação.

A figura não apresenta as bibliotecas de suporte externas ao código da aplicação, utilizadas para interacção com agentes externos genéricos, e.g. libc.
